回风立井安全出口防爆门

煤矿回风立井安全出口防爆门是矿井主通系统中重要的组成部分,其主要作用是:当井下一旦发生瓦斯或煤尘爆炸时,自动打开泄压,以保护主要通风机免受毁坏

在线订购
产品详情
煤矿回风立井安全出口防爆门是矿井主通系统中重要的组成部分,其主要作用是:当井下一旦发生瓦斯或煤尘爆炸时,自动打开泄压,以保护主要通风机免受毁坏;在正常情况下,它是气密的,以防止风流短路[1];主通风机停止运转时,能够自动打开实现自然通风;矿井反风时防爆门能够锁紧实现快速反风。

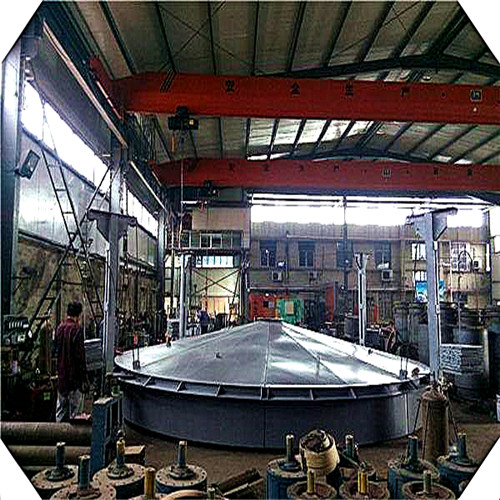

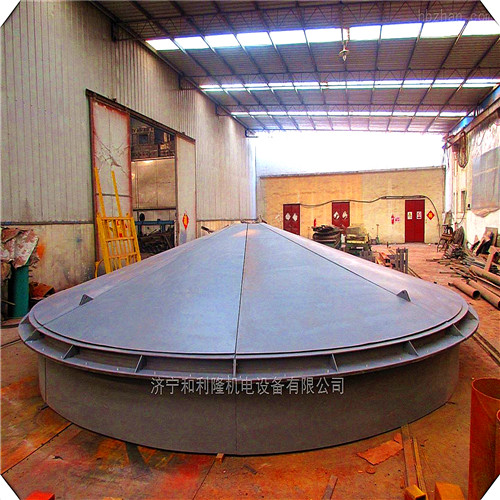

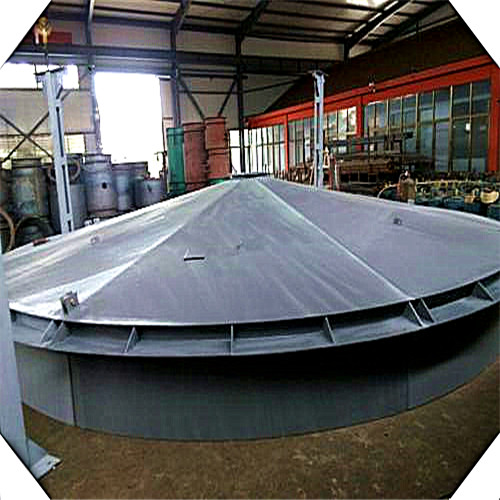

目前煤矿回风立井防爆门为整体锥形结构,在矿井防爆门的使用过程中,存在复位困难、密封不严和操作维护不便等诸多问题,必须对防爆门进行创新性设计才能满足《煤矿安全规程专家解读》中对防爆门的设计要求,为此基于防爆门现场使用过程中存在的问题和防爆门功能要求,设计了煤矿回风立井新型防爆门

回风立井安全出口防爆门基本主体设计
1)回风立井防爆门板及侧板设计。新型防爆门底部由一圈槽钢焊接而成,形成1个方形门框,门框和改造后的方形井筒口预埋的钢板焊接而成。
防爆门侧面主体为三角形门板,2个三角形门板的顶部通过方钢连接,在方钢两侧,安装型号相同的槽钢,保证了与门板结合平面的平整度,使防爆门主体密封更加可靠。
门板为正方形,左右各1扇,材料主要为不锈钢钢板,通过设计加强筋板,从而使防爆门具有足够的强度。防爆门侧板固定在底座上,侧板采用钢板及加强筋焊接而成,为了便于安装,横梁采用可拆卸结构
2)回风立井防爆门密封系统。门板与门框之间,采用柔性板式橡胶条进行密封,如图3所示,使密封材料在门板结合处形成良好密封,保证了在矿井负压状态时不漏风。
3)回风立井安全出口防爆门配重系统设计。在矿井主通风机停止运转时,防爆门需要在配重系统作用下,自动开启实现自然通风
矿井新型回风立井安全出口防爆门采用了全新的自动开合式结构,保证了爆炸发生时防爆门不被炸飞,为防爆门快速复位,通风系统快速恢复提供了条件;采用柔性板式橡胶条进行密封,克服了液体密封时液体挥发和冬季结冰问题;配重系统通过详细的受力分析,保证了配重的准确合理;设计了自动复位装置,可以实现快速复位、反风快速锁紧,方便了操作和维护,为矿井安全生产和灾害情况下应急救援提供了可靠保障。

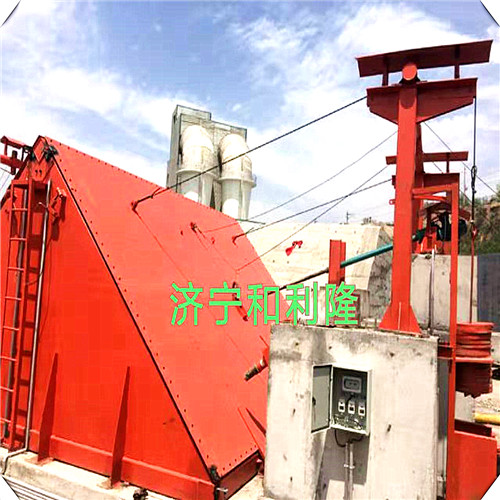

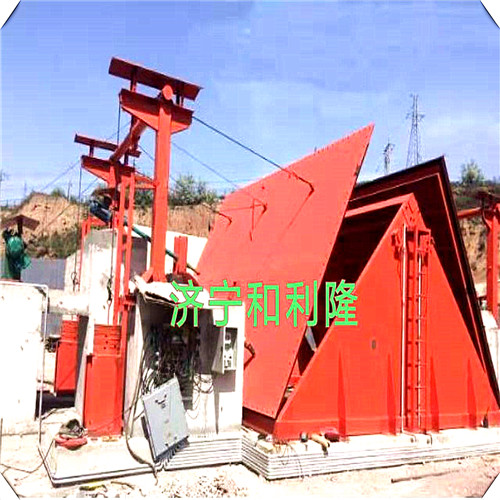

回风立井安全出口防爆门实物图
回风立井安全出口防爆门
回风立井安全出口防爆门
