矿用自动平衡风门构成和原理

矿用自动平衡风门构成和原理

平行升降压力传递开门装置其结构由压力传递平行升降机构和机械式的弹性气动开关、气管、开门气缸、钢丝绳和滑轮、门轴旋转臂、复位延时器、复位弹簧等部件组成，平行升降结构示意图如图4所示，通过相互协调和配合，将行人或车辆通过风门时的自身重力转变成打开机械式弹性气动开关的作用力，然后再通过开门气缸将风门自动打开。

平行升降板两位三通阀复位延时器复位弹簧平行升降旋转轴 旋转轴联动杆其作用过程是：当行人或车辆通过风门位置时，在自身的重力作用下，通过设置在道轨中间的压力传递平行升降机构，将压力传递给机械式的弹性气动开关，而后使机械式的弹性气动开关打开，通过供气管路向开门气缸供气，使开门气缸动作产生开门的拉力，然后作用到门轴旋转臂上，使门轴旋转，从而带动风门的旋转开启；当作用在道轨中间的压力传递平行升降机构上的压力解除时，机械式的弹性气动开关将随着压力传递平行升降机构的延时复位自动关闭通向开门气缸的供气通路，同时打开气缸的复位通路，在连锁坠砣产生的拉力作用下实现自动关闭，气缸恢复原位实现风门的关闭状太

压力传递平行升降机构的原理是利用多轴联动旋转实现平行升降的；在平行升降机构下降运动时，打开了设在其下部机械式的弹性气动开关0打开的气动开关将压缩空气通过管路送到开门气缸，使开门气缸产生开门的拉力，而后通过钢丝绳作用到风门轴的旋转臂上使门轴旋转，从而带动风门的旋转开启。为了克服平行升降板自身重量对复位的阻力，在平行升降旋转轴上设置了复位弹簧和复位延时器，复位弹簧主要作用是：给平行升降旋转轴一个作用力，使旋转轴始终保持在上升的位置。复位延时器的作用是：辅助复位弹簧给平行升降板提供一个支撑力，同时使复位动作有一个延时，以方便行人或车辆通过风门。

矿用自动平衡风门连锁原理

在风门的旋转边轴上端设置的旋转臂上通过连接钢丝绳与两个并排有缺口的重力坠砣相连接，每一个重力坠砣连接一道风门，在并排的重力坠砣有缺口处的中间位置设置一个只能左右摆动的圆环，通过圆环的左右摆动实现只能一个重力坠砣上下移动，进而实现只能一道门打开的闭锁功能和自动关闭的功能。

风门在开启时其旋转轴始终偏离风门关闭的原始位置，而连锁坠砣产生的拉力始终向着风门关闭的位置，所以连锁坠砣能够实现风门的自动关闭。

两道风门的连锁原理是：把两道风门的连锁砣相应位置分别开一个能容纳一个圆环的缺口，当一道风门开启即一个连锁坠砣向上滑动时，中间的圆环便被移向另一个连锁坠砣的缺口处，致使另一坠砣不能向上移动，从而实现另一道风门不能同时打开的连锁状态。其自动关闭和连锁过程是连锁坠砣在实现风门自动关闭的同时，其自身也做上下运动，把同一处的两道风门的连锁坠砣通过钢丝绳和滑轮的连接并排在一齐，在两个连锁坠砣的中间位置设置一个可左右移动的圆环，并在两个连锁坠砣处于风门关闭状态位置的上部相同一位置分别开一个能容纳一个圆环的缺口，当一道风门开启时，两个连锁坠砣中间的圆环便随着连锁坠砣的向上移动移向另一个连锁坠砣的缺口处，致使另一个连锁坠砣不能向上移动，从而实现另一道风门不能打开的连锁状态。当另一道打开时，其作用原理则相同双扇风门的自动关闭和连锁的作用过程和单扇风门的原理相同，只是双扇风门的开启和关闭时要增加一个联动钢丝绳滑轮组。

1）实现了风门开关控制装置的全机械化；具有简单，控制可靠，能自动开启关闭，风门之间具有连锁功能，且成本低廉，适用性强。

2）漏风率低，在承受较大风压下也不会产生门扇变形漏风。

3）使用风门开启闭锁装置，完善了两道风门不能同时打开的可靠闭锁。

4）风门自然打开，能够实现双向隔风，并代替反向门，同时还能实现反向门的常闭，不需要另外设置反向风门，降低了风门的设置成本。

5）该风门自动开启装置无阻力，实现了风门开启全机械化，开启的可靠性强，维修方便；人员或车辆通过平行升降装置时风门即自动打开，人员或车辆通过风门后立即通过延时装置延时5司Os实现自动关闭。

6）该装置优于光电控制装置和机械杠杆式开启方式。

7）在特殊通车地点，风门的开启完全依靠矿车其自身重力作用打开风门，不依靠电能或压缩空气的能量打开风门，提高风门的抗灾变能力。

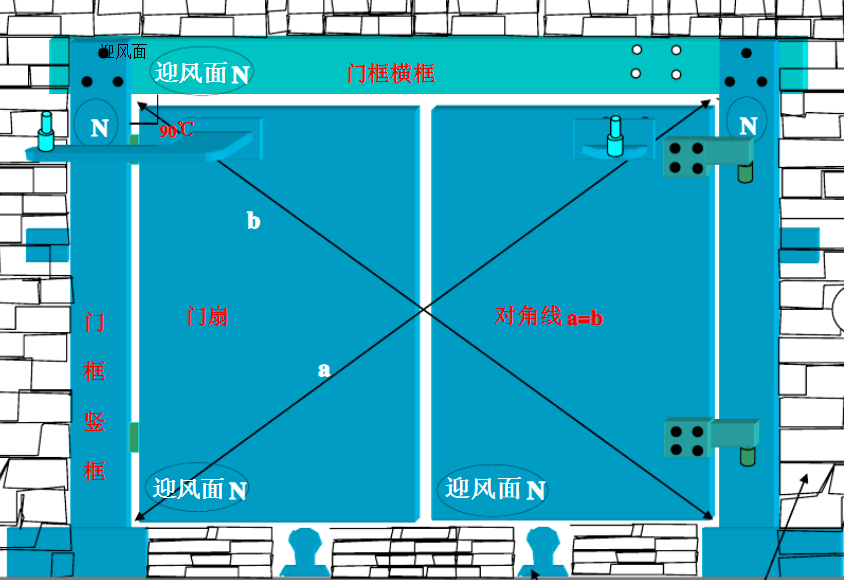

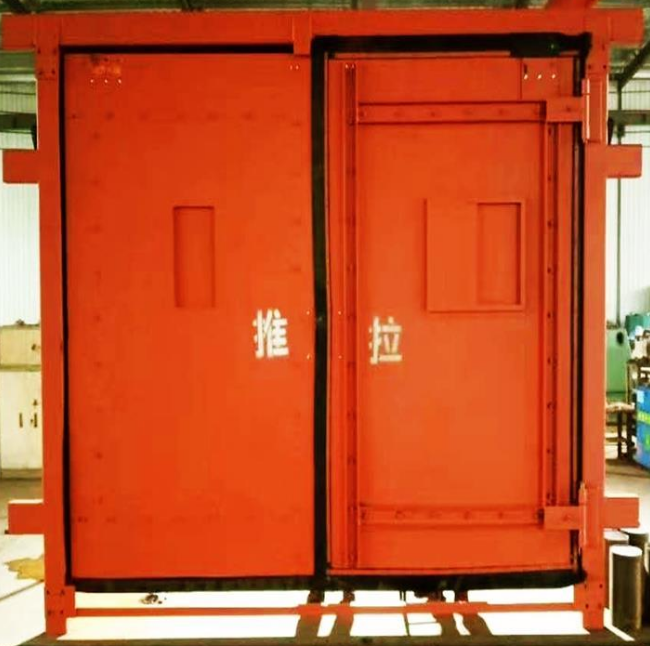

该风门门扇四周与门框及巷道底板接触部分均采用可缩性设计，在巷道或门框受压变形时也可以通过调整门扇的可缩机构使其能够正常使用，并保持严密不漏风。
