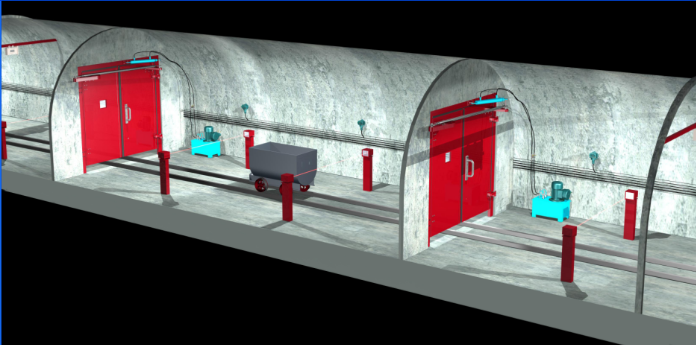

红外电液控制自动无压风门适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，当车辆或行人到达 风门外侧的红外线探测装置位置时，自动感应信号，其信号经PLC处理后输出，直接控制风门电磁阀开启风门 ，并有声光和语音提示，此时车辆或行人可安全通过风门。通过风门内侧红外线探测装置一定时间后，风门自动关闭。

液压自动无压风门技术参数要求

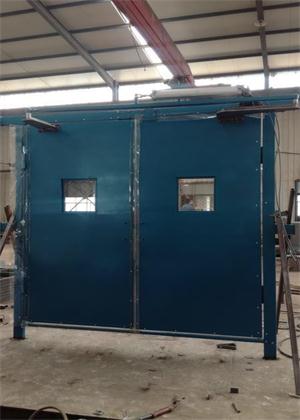

a、无压风门：规格尺寸（净） 2.4m×1.8m(高×宽)

b、风门间距：不小于5m。c、门框采用不少于 200mm*120mm*5mm钢材；

门扇骨架采用不少于 50mm*50mm*5mm钢材,面板厚度不少于 8mm 。

d、门扇开启角度：≥90 度

e、门框、门扇采用全钢喷漆结构，防腐、防潮、阻燃、强度大、不变形。

4、产品要求

a、风门开启形式：必须是正反向风门，两扇门异向同步开启关闭。全自动控制状态下，车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启。

b、安全性能强，风门自动开启关闭时间可调。

c、具备 LED 显示报警和语音报警两种报警方式，车辆或人员经过时，可发出多种语音。

d、两道风门之间实现闭锁，只能打开一道风门。

e、自动启闭，能有效解决行人、行车、运料等问题，开启力与风压大小和方向无关。

f、所配置的自动控制装置均取得煤安标志及防爆证书，电气控制系统必须是隔爆兼本安型。

g、防腐、防潮、防燃、防突、强度大、变形小、耐高温、耐穿透性。

h、可自动、手动和排除联接销改为人工操作，避免因停电造成的开启不便的问题。

i、在使用状态下，风门应具备风门闭锁、声光报警、自动复位等功能。

j、整套设备符合《煤矿安全规程》（2016 版）的相关要求。

液压自动无压风门安装地点现场情况

1、适用于煤矿井下进回风巷道之间的负压不大于 3000Pa 的联络巷道中。

2、安装的地点巷道围岩稳定，巷道变形小，且无严重淋水。

3、适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中。

4、工作环境：-30℃～40℃
