矿用井下无压平衡风门的组成和原理

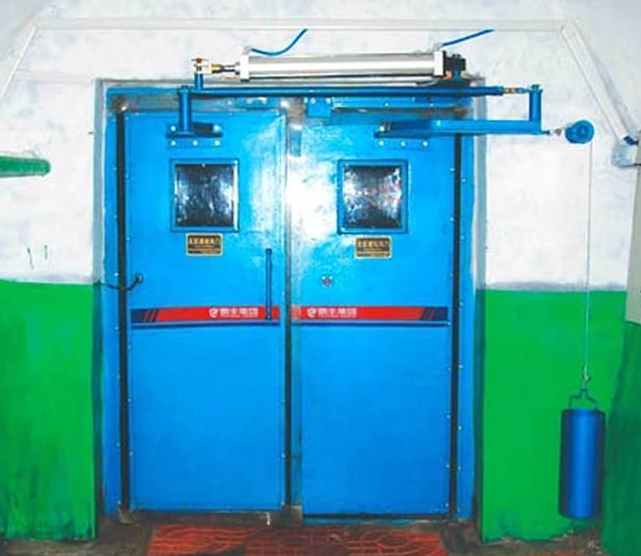

矿用井下无压平衡风门包括设置在通风巷道两端的A风门、B风门，每个风门由两门扇组成，两门扇通过相互连接的风门弯臂形成一开关系统，每个风门分别与一钢丝绳连接，每个钢丝绳另一端通过固定滑轮组、经过相对的风门横梁与悬吊的配重连接，每个钢丝绳上固定有一随钢丝绳的移动阻挡或离开门扇的开关方向实现风门自动闭锁的闭锁挡板；本装置安全可靠，当任何一道风门人为开启时，通过连接在门扇上的钢丝绳使另一道风门横梁上的闭锁挡板移动位置阻挡另一道风门的打开，实现该风道的完全闭锁；当行人通过后，利用配重的重力，通过钢丝绳使横梁上的闭锁挡板回到原位，解除闭锁，同时使开启的风门自动关闭
