产品详情
煤矿井下全自动无压风门又称双向无压自动风门，风门材质用普通碳钢Q235-A，门框采用标准120mm*60mm矩形方管制作，门扇采用厚度2.0mm的碳结钢板，双面贴焊，门扇内部焊接60mm*6mm龙骨骨架。门扇不平整度控制在2mm之内。自动无压风门在焊接风门前后，经喷砂或手工除锈后分刷两遍防锈底漆；面漆颜色可用蓝色锤纹漆，非涂漆的部位需经防腐处理。无压自动风门在门体上下及侧面安装有密封条，以减少漏风量，密封严实风门主体密封：采用可换式橡胶密封带，密封带安装牢固、平整、无间断粘接、无局部扭曲等缺陷，闭门状态下，密封带压缩量一致。门扇和门扇，门扇和门框采用平板复核密封胶条密封，保证风门的密封性 ，漏风率小于3%。双向无压风门每道风门其中一门扇上镶有300mm*400mm钢化玻璃作观察窗；双向自动无压风门门体开启角度在0°~90°，双向异步开启。自动无压风门设备结构形式采用平板式结构，同步异向开启，能满足反风要求，无须再设置反向风门，两道风门间隔30m。全自动风门配置电控自动控制装置，具电液互锁，满足煤矿安全规程要求。
全自动无压风门开关（控制）方式及功能：
1.本产品为钢结构风门，无压异向开启，适用于矿井风压高、低的地点。
2.配有风门控制装置，具有电液互锁，实现两道风门的互为闭锁功能。（即：当A门打开时，B门闭锁，不能打开；当B门打开时，A门闭锁，不能打开。）自动风门通过控制主机控制驱动风门开关的执行液压缸实现互为闭锁功能。
3.自动风门红外失灵时，可手动操作开关风门。
4.声光报警器的警示语音内容有两种：“风门打开，请注意安全”、。工作描述：当A门来人时，触发A门红外传感器，A门声光报警：“风门打开，请注意安全”， B门声光报警：“前方风门打开请稍后”反之亦然。
5.风门的自动控制装置，能根据过往行人的多少，调节风门的关闭时间，从而减少行人在风门间等候时间，提高工作效率。具有防夹功能、关门延时功能。
6.自动控制状态下，车辆及人员通过时，通过红外传感器风门自动打开，车辆或人员经过后自动关闭，无需人力开启，方便实用。
全自动无压风门控制装置配置和主要参数：
1.KXJ127风门控制装置主机箱
a)额定工作电压：127VAC；1140。
b)工作电压范围：75％～120％。
c)整套装置功耗：≤50 W；
d)最高本安工作电压：DC12V；
e)工作气压：0.15MPa～0.80Mpa。
f)风门开启时间：5～30秒可调，开启延时长短，可自行设定。
2.KXH12声光报警器：输入电平信号，输出光报警和语音提示；
a)语音报警声级强度(背景噪音小于50[dB(A)时)：≥80[dB(A)]；
b)光报警：黑暗处光信号可见距离≥20m。
c)主机到语音报警箱的电缆传输距离：≤100m
3.GGZ12光控传感器：
a)防爆类型：本质安全型，防爆标志：Exib I
b)额定工作电压：12VDC
c)本传感器由发射端和接收端组成，能准确反馈触发信号给风门控制装置主机。通过主机执行开门指令。
4.GUC12风门开闭状态位置传感器：
a)防爆型式：矿用本质安全型，防爆标志：ExibΙ。
b)额定工作电压：12VDC
c)通过磁钢，准确传递风门的开闭状态，反馈给风门控制装置主机。

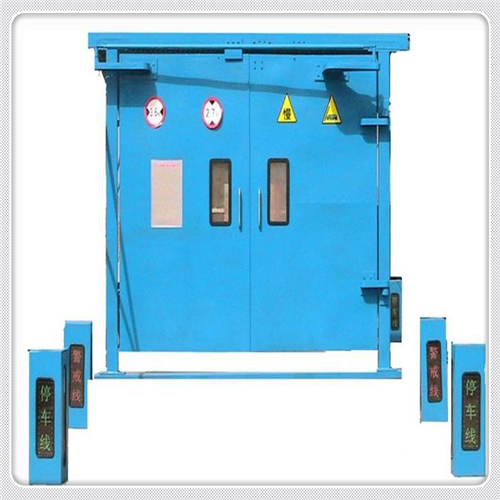

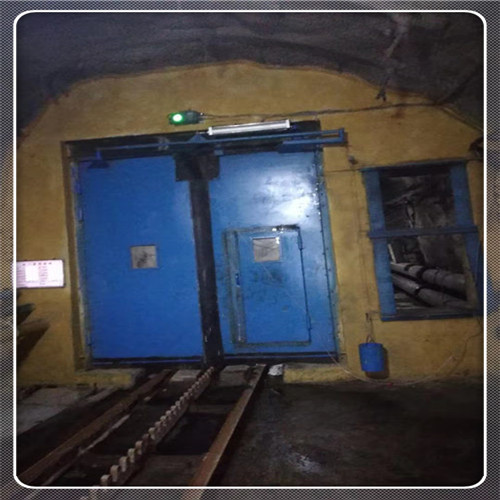

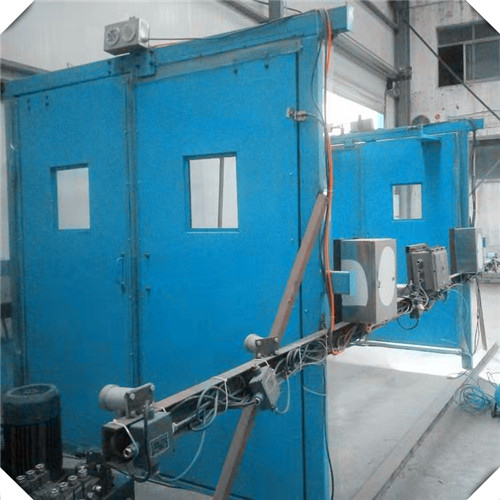

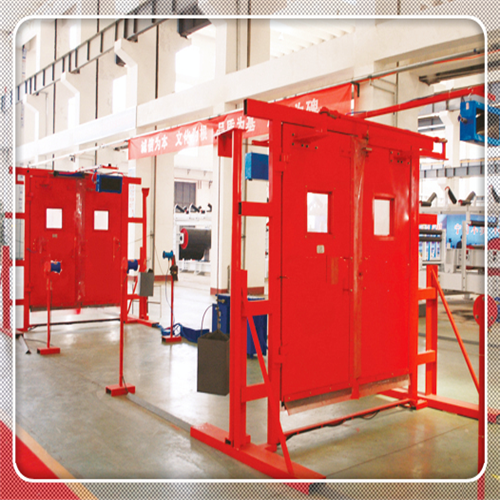

全自动无压风门实物图
