智能矿用风门技术要求
1。 风门门体采用钢结构制作,填充聚氨酯发泡材料、外覆钢板成形 (风门采用 50Irm方 钢做龙骨,面板采用>2mm钢 板),制作风门的方钢、铁板等原材料必须为国标产品,以保证风门的牢固性和耐用性。外覆聚脲强弹性防腐材料,具有足够的强度和 良好的阻燃防腐性能 (颜色为桔黄色),喷涂厚度为 1m—1.5rrm。

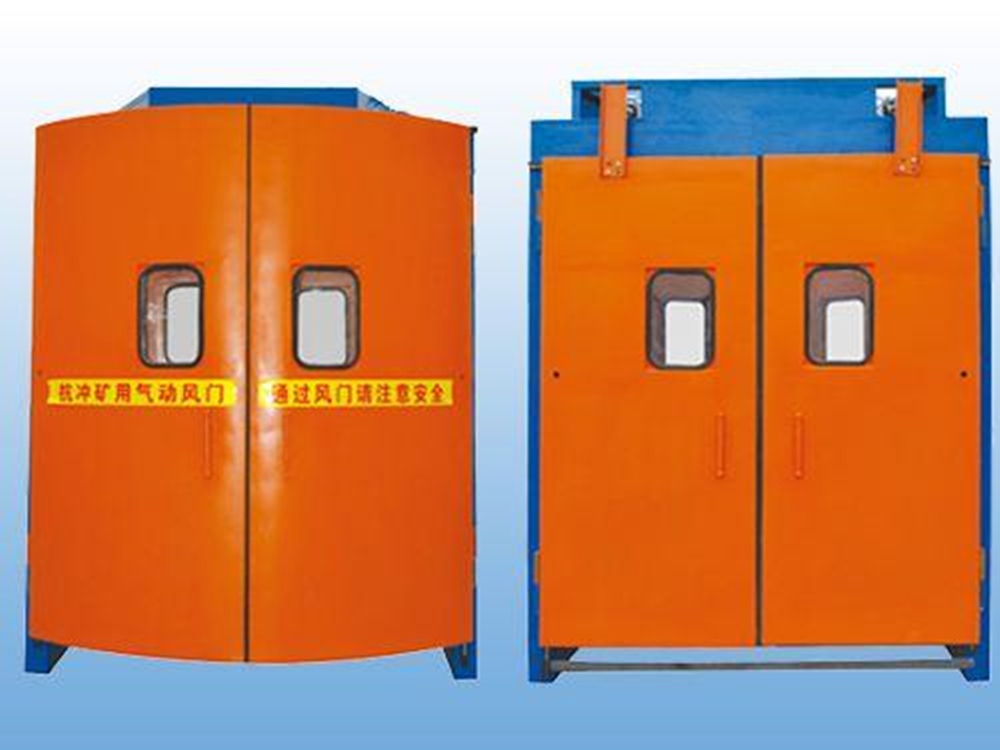

2。 风门门扇必须制作为弧形门扇,具有较好的抗压、抗冲击能力。风门有反向风门,当发生灾变产生风流逆向或者反风演习时,反风门可适时发挥正风门作用,保证通风系统正常运行,降低和减少因风流短路、系统紊乱发生灾变所造成的巨大损失。要求风门均能自动关闭,风门联锁安全可靠,且正反风门具有互换性。风门四周、门框均设有密封条,以实现风门的美观、耐压、耐用、密封严密。以正反四扇门为一组,一套风门由两组组成,风 门均设置可视窗与行人小风门。
煤矿智能风门电控系统实现远程自动控制
3。 风门采用组装式结构,风 门由顶箱、门柱、门扇三大部件组合而成,气缸需在项箱内置,三大部件拆卸组装方便并可以重复使用,且可承受一定矿压变形的工况环境。风门以压缩空气为动力,采用气控系统,留有手动操作控制和红外感应 自动控制两套系统。风门可以使用气动、电液、电动推杆、
手动等不同的驱动方式。
⒋风门安装在负压大的工况环境条件下,需带有平衡复合行人门,采用内置式暗门转,较好地实现行人门泄压,同样配置有压气闭锁,不仅需具备|r 中国华电斑窗公司CH睽坻RⅡ△uf扳 ∷瑕鹉c¤湃嗟器k姑牡θ秕 内蒙古蒙泰不连沟煤业有限责任公司行人门相互闭锁的功能,并且与主门扇形成闭锁系统,即 一方开启行人门时,对方行人门及主门均不可开。
5.门 扇必须为外贴式,且有一定的高低调节功能,并且所有门扇均具备可互换性。
6。 产品需配备防挤人装置,关 门时两扇门之间防挤人距离为 0叫—0。 6米,防止行人夹伤事故发生,且该装置具备简便的开启关闭功能。
7。 预留外接 自动感应控制系统接接口,可安装远程可视控制系统实现远程监控操作,以及其他多功能接口。
8。 要求风门配套线缆、气管均不得低于 30米风门间距的用量 (具体用量根据安装实际确定)。
9。 过车联体风门必须有语音报警功能,同 时在风门之间设置一套光控传感器,电控及传动系统必须安全可靠、稳定耐用;过车联体 自动风门必须具备光控和手控两种功能,自 动化程度高,反应灵敏,能够满足行车、行人的需要。
10.矿 用隔爆兼本安型遥控接收器和本安型遥控器,实现与伺服驱动系统和地面集控系统的通讯,对风门位置、伺服驱动系统状态、各种传感器数据进行逻辑处理和计算,实现各种控制和保护功能。
11。 高精度的速度、位置闭环伺服驱动系统,通过通讯系统与矿用隔爆兼本安型遥控接收器进行高速通讯,可实现风门、风窗开闭的速度、位置动态可调和保护功能。
12。 隔爆锂离子蓄电池,为系统在停压风、停电情况下实现可靠的集控功能和各种操作,提供不小于 500次的风门开闭电量。
13。 识别传感器,传感器可实现对行人、物料车辆及方向识别来控制风
门的开闭。
