主通风机风门

煤矿主扇风机风门(主通风机风门)由执行机构、推拉式风门和连接轴三部分组成,具有结构紧凑、操作便捷的优点。

在线订购
产品详情
煤矿主扇风机风门(主通风机风门)由执行机构、推拉式风门和连接轴三部分组成,具有结构紧凑、操作便捷的优点。
主通风机风门执行机构的技术参数及运行原理
新风门采用的是 DZ380 型电动执行机构。该机构是一种多回转电动执行机构,被广泛地用于闸阀和截止阀等做直线运动的各种阀门的自动化控制。该执行器的控制腔被进行了扩大,可用于增设电气控制无源点、单项电机电容、阀位反馈信号灯等电气元件,在保证经济性的同时增强了机构的适用性。
1)适用范围:DZ380 型电子式控制器的适配为三相四线制的 380 V×(1±15%)(AC)电源,通过模块和接触器一起实现电机的开、关和停操作。可在- 30~75℃的温度下、90%以下的相对湿度下工作。
2)控制精度:当处于自动位置时,通过自动调整停止零位设定。死区位置有 0.5%、1%、1.5%、2%、
2.5%、3%、4%、5%挡位。
3)输入信号:开度输入信号为电位器信号,500~ 5 000Ω。调节输入信号的范围为 4~20 mA(DC),输入负载的阻抗不大于 150 Ω。
4)输出信号:开关控制信号通过可控硅输出。输出的负载能力超过 500 Ω。阀门位置的反馈输出信号在 4~20 mA(DC,隔离)之间。
5)工作原理:该型号的控制机构采用的是十进制,控制精度较高。通过减速箱内的大伞齿轮和小伞齿轮一对带动中传小齿轮运转,行程控制机构在其控制下工作[2]。当行程控制器调试完毕后,控制器会
在输出轴的带动下运转到设定的位置,同时凸轮会转动 90°,带动微动开关切断电动机的电源,电动机就会停止运转,采用此种方式完成电动机的行程控制。

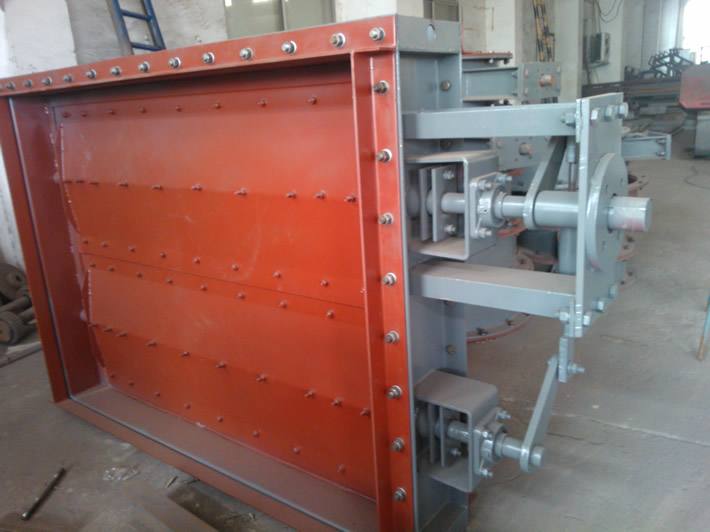

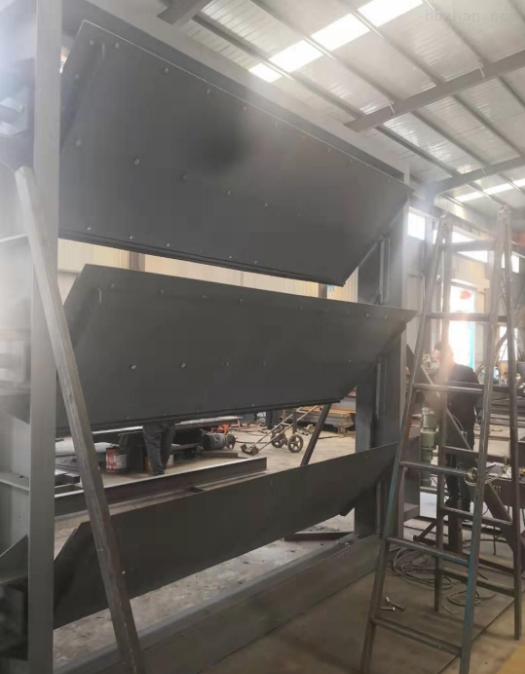

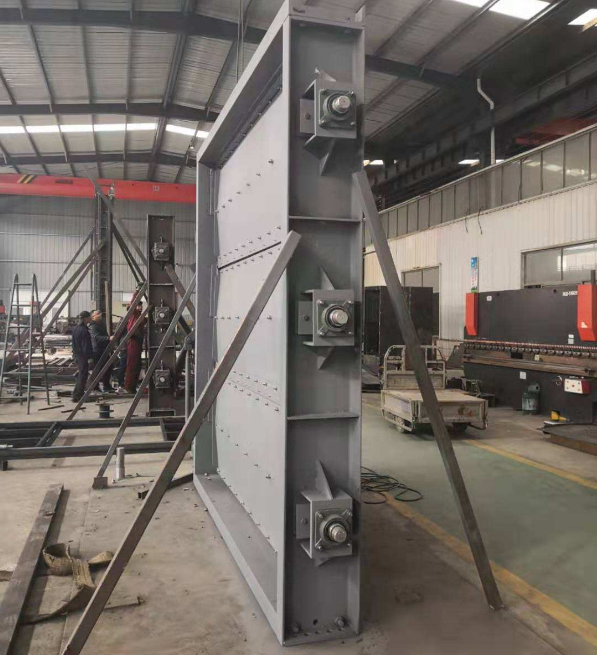

主通风机风门及运行原理
风门由厚度为 1 cm 的钢板切割焊接而成,大小为 400 cm×300 cm×44 cm 的整体。在风门的底部焊接有齿条,其通过传动轴与执行机构连接,当执行机构的电机开始运转时,在传动轴的带动下完成风门的开合。
主通风机风门
